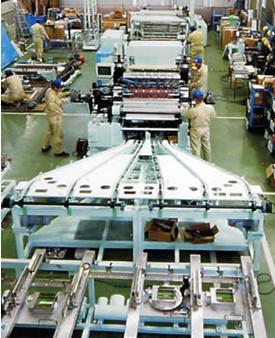

1 装置概要

本装置由涂布复合装置和裁断机构成，涂布复合装置——是将从无纺布供给器上供给的无纺布，在轮式涂布器上涂布与薄膜供给器供给的薄膜相复合的装置。裁断装置——是将涂布复合物裁切成产品的裁断机。

2 规格

（1）产品尺寸：   140mm*100mm（可根据客户要求调整）
（2）列    数：   1列(可选)
（3）生产线速度： MAX 10m/min
（4）生产数量：   MAX 100枚/min（单列）
（5）无纺布宽度：180mm（也可以调节）

3 各装置构成：

（1）涂布装置：
 ①无纺布供给装置：自动接缝装置，避免蛇形装置和舞动轮装置
 ②涂布机：涂布在无纺布的装置及舞动轮
 ③薄膜供给装置：自动接缝装置及自动张力轮

（2）裁断机
 ①不良部品检查： 操作人员目视检查
 ②裁断部：方式：单刀旋转式
  刀具调整方式：下部刀具固定，通过螺丝调整上部刀具
  其它的附属品：压印轮 纵切装置和废边排出装置
